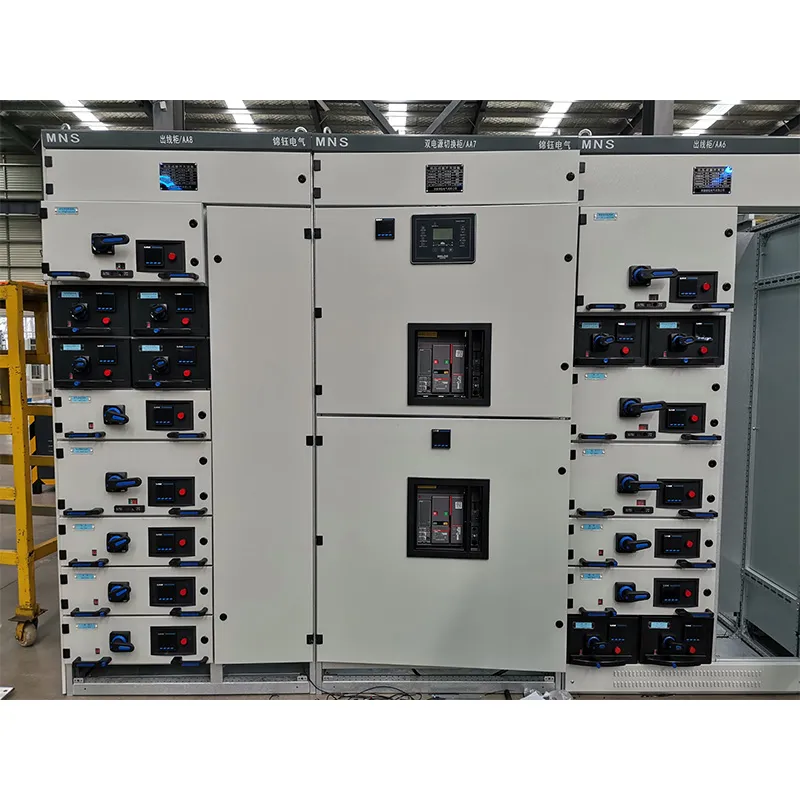

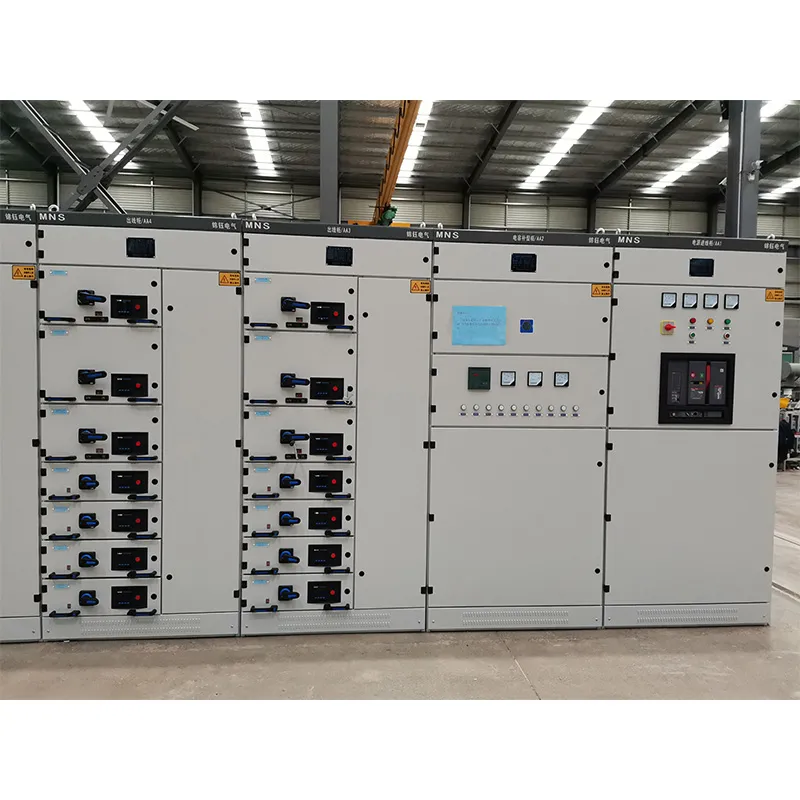

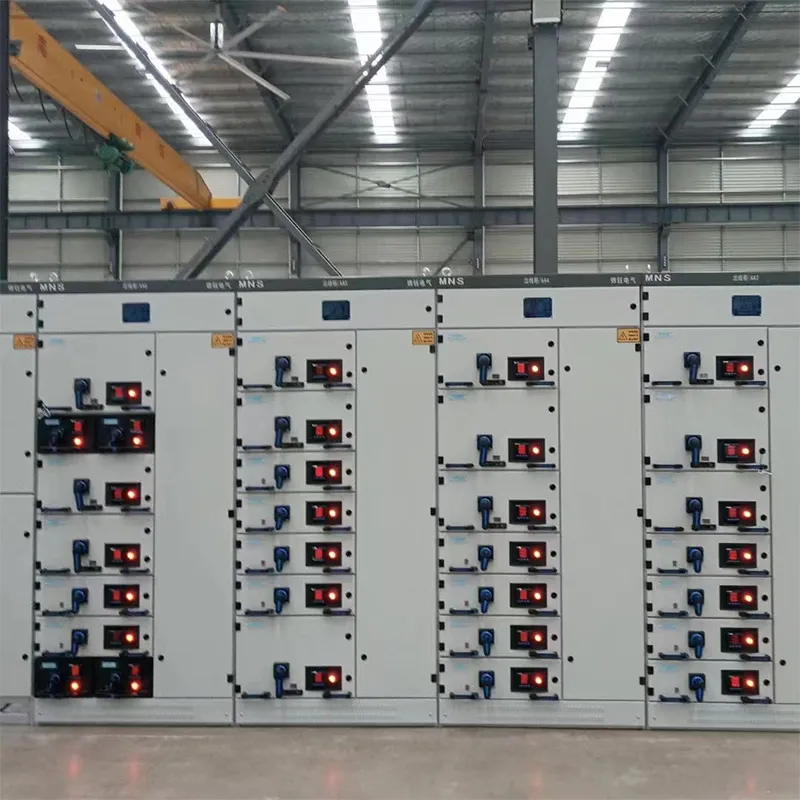

Низковольтное выдвижное распределительное устройство MNS
Низковольтное выдвижное распределительное устройство MNS представляет собой комбинированный тип шкафа, состоящий из стандартных модулей, собранных на заводе (FBA).
Описание
маркер
Обзор
Низковольтное выдвижное распределительное устройство MNS представляет собой комбинированный тип шкафа, состоящий из стандартных модулей, собранных на заводе (FBA).
Низковольтное выдвижное распределительное устройство MNS предназначено для использования на промышленных и горнодобывающих предприятиях, таких как электростанции, подстанции, нефтехимические заводы, металлургические станы, объекты транспортной энергетики, легкой и текстильной промышленности, а также в жилых микрорайонах, высотных зданиях и других местах. Оно служит для преобразования, распределения и управления электроэнергией распределительного оборудования в энергосистемах переменного тока частотой 50-60 Гц и номинальным рабочим напряжением до 660 В переменного тока. Данное устройство соответствует национальным профессиональным стандартам GB7251 «Низковольтные комплектные распределительные устройства» и JB/T9961 «Низковольтные выдвижные комплектные распределительные устройства», а также международным профессиональным стандартам IEC439-1, VDE0660 часть 5 и другим.
Условия эксплуатации
◆ Температура окружающего воздуха не выше +40°C и не ниже -5°C, при этом средняя температура в течение 24 часов не превышает +35°C;
◆ Атмосферные условия: воздух чистый, относительная влажность при максимальной температуре +40°C не превышает 50%; при более низких температурах допускается более высокая относительная влажность, например, 90% при +20°C, но следует учитывать, что из-за перепадов температур может случайно возникать конденсат;
◆ Высота над уровнем моря не превышает 2000 м;
◆ Данное устройство пригодно для транспортировки и хранения в следующем температурном диапазоне: от -25°C до +55°C, кратковременно (не более 24 часов) допустимо до +70°C. При этих предельных температурах устройство не должно получать каких-либо невосстанавливаемых повреждений и должно нормально работать в обычных условиях;
◆ Если вышеуказанные условия эксплуатации не могут быть соблюдены, вопрос должен решаться по согласованию между пользователем и заводом-изготовителем;
◆ При использовании данного устройства на морских нефтедобывающих платформах и атомных электростанциях должен быть заключен отдельный технический протокол.
Основные технические параметры - Электрические характеристики
| Параметр | Единица измерения | Значение |
| Номинальное изоляционное напряжение | В | 660(1000) |
| Номинальное рабочее напряжение | В | 380、660 |
| Максимальный рабочий ток главной шины | А | 5000 |
| Номинальный выдерживаемый ток главной шины | кА/1с | 100 |
| Номинальный ударный ток главной шины | кА/0.1с | 220 |
| Максимальный рабочий ток распределительной шины (вертикальной шины) | А | 1000 |
| Пиковый ток распределительной шины (вертикальной шины): стандартный тип, усиленный тип | кА/0.1с | 105 (макс.), 176 кА (макс.) |
Типы распределительных устройств
Шкаф силового центра (PC)
Используется стационарно устанавливаемый выдвижной выключатель с различной высокой отключающей способностью от 630 А до 6300 А, представляющий собой передовой по конструкции и интеллектуальный автоматический выключатель.
Шкаф автоматической компенсации коэффициента мощности (MDS-J), Шкаф центра управления двигателями (MCC)
◆ Выдвижной тип
◇ Собирается из выдвижных элементов разного размера. Главный выключатель каждой цепи использует пластиковый автоматический выключатель с высокой отключающей способностью или поворотный нагрузочный выключатель с предохранителями.
◆ Стационарный тип
◇ Функциональные блоки шкафа MCC используют способ стационарной установки со вставными пластиковыми автоматическими выключателями. Это обеспечивает как видимый разрыв цепи и повышенную безопасность, так и преимущества хорошей надежности стационарного шкафа. Функциональные блоки разделены стальными пластинами, независимы друг от друга, конструкция блоков компактная, высокая пропускная способность, мощные функции. Блоки различных типов могут быть собраны в одном шкафу как по отдельности, так и в смешанной компоновке. Их эффективная высота составляет 72E, что позволяет свободно комбинировать в соответствии со схемой.
Типы выдвижных элементов
Существует пять стандартных размеров, все основаны на высоте 8E (200 мм):
◆ 8E/4: в пространстве высотой 8E собирается 4 выдвижных блока.
◆ 8E/2: в пространстве высотой 8E собирается 2 выдвижных блока.
◆ 8E: в пространстве высотой 8E собирается 1 выдвижной блок.
◆ 16E: в пространстве высотой 16E (400 мм) собирается 1 выдвижной блок.
◆ 24E: в пространстве высотой 24E (600 мм) собирается 1 выдвижной блок.
Пять типов выдвижных блоков могут быть собраны в одном шкафу как по отдельности, так и в смешанной компоновке. Максимальное количество фиксированных блоков при отдельной сборке в одном шкафу см. в Таблице 1.
Стационарные типы
Стандартные размеры, все основаны на высоте 8E (200 мм):
◆ 8E: в пространстве высотой 8E собирается 1 блок.
◆ 16E: в пространстве высотой 16E (400 мм) собирается 1 блок.
◆ 24E: в пространстве высотой 24E (600 мм) собирается 1 блок.
◆ 8E/2: в пространстве высотой 8E собирается 2 блока.
◆ 8E/4: в пространстве высотой 8E собирается 4 блока.
Каждый блок может быть собран в одном шкафу как по отдельности, так и в смешанной компоновке. Максимальное количество выдвижных блоков при отдельной сборке в одном шкафу. См. Таблицу 2.
Таблица 1
| Выдвижной тип | 8E/4 | 8E/2 | 8E | 16E | 24E |
| Максимальное количество блоков | 26 | 18 | 9 | 4 | 3 |
Таблица 2
| Стационарный тип | 8E/4 | 8E | 16E | 24E |
| Максимальное количество блоков | 26 | 9 | 4 | 3 |
