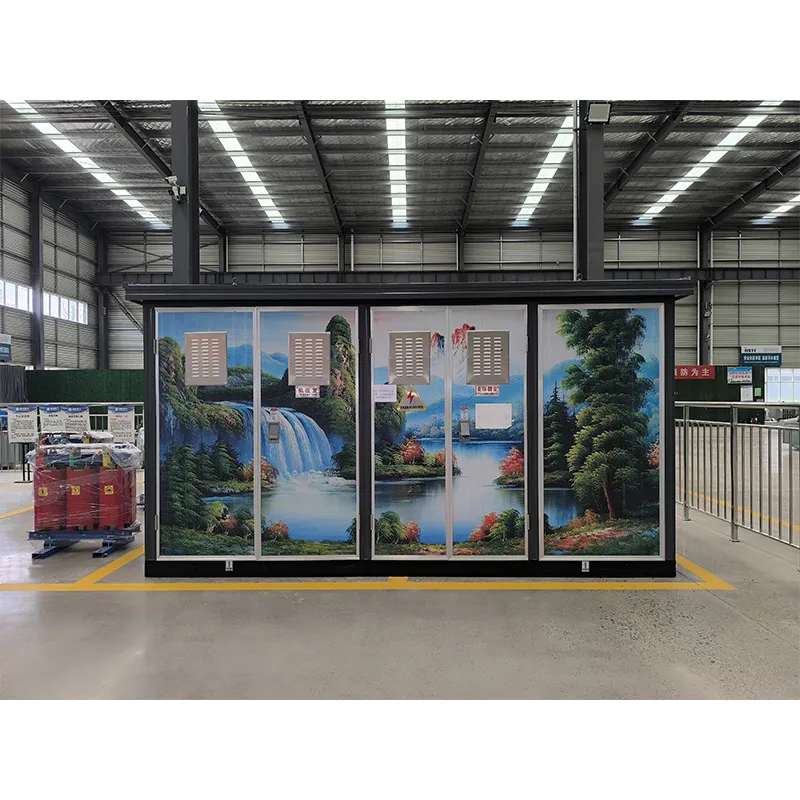

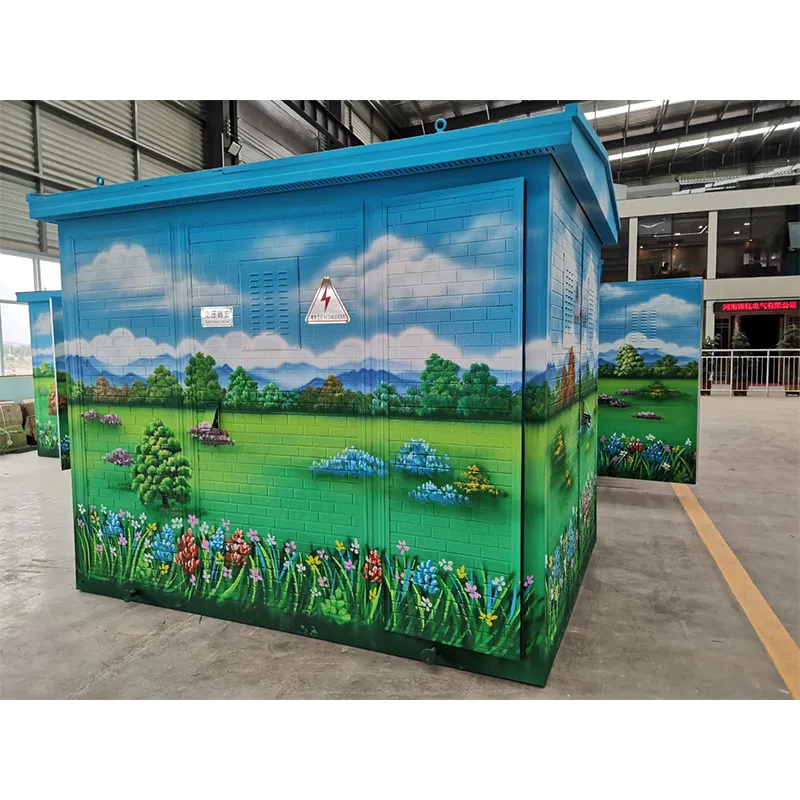

YBM/YBW-50кВА——4000кВА/35кВ(10кВ)/0,69кВ(0,4кВ) Компактная подстанция европейского типа
YBM – 12 / 0.4 (F.R) Предустановленные подстанции на открытом воздухе (европейского типа) широко используются для реконструкции городских электрических сетей, жилых микрорайонов, высотных зданий, промышленных шахт, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, терминалов, автомагистралей и временных объектов электропитания и других внутренних и внешних помещений дома.
Описание
маркер
Обзор
YBM - 12 / 0.4 (F.R) Предустановленные подстанции на открытом воздухе (европейского типа) широко используются для реконструкции городских электрических сетей, жилых микрорайонов, высотных зданий, промышленных шахт, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, терминалов, автомагистралей и временных объектов электропитания и других внутренних и внешних помещений дома.
Условия использования
Высота над уровнем моря не превышает 2000 м;
Температура окружающей среды: - 25°C ~ + 40°C;
Относительная влажность: при 25°C среднесуточное значение не превышает 95%, среднемесячное значение не превышает 90%;
Место установки: место, где нет пожара, опасности взрыва, проводящей пыли, химических коррозионных газов и сильных вибраций, и при превышении вышеуказанных условий пользователь может проконсультироваться с нашей компанией.
Функции и особенности
Высоковольтное коммутационное оборудование, распределительный трансформатор, низковольтное коммутационное оборудование, измерительное оборудование для электроэнергии и устройство реактивной компенсации в соответствии с определенной комбинацией вариантов, сильный комплект;
Высокое и низкое давление защиты совершенны, безопасная и надежная эксплуатация, простое обслуживание;
Занимать мало земли, инвестировать в провинцию, короткий производственный цикл, удобство передвижения;
Гибкость и разнообразие схем подключения;
Уникальная конструкция: уникальная сотовая конструкция двухслойная (композитная пластина) корпус прочный, теплоизоляция и охлаждающая вентиляция, красивый, высокий уровень защиты, материал оболочки имеет нержавеющую сталь сплав чин, алюминиевый сплав, холоднокатаную пластину, цветную стальную пластину необязательно;
Разнообразие типов: универсальный тип, тип виллы, компактный и многие другие стили;
Автоматизированный терминал сети сборки (FTU) в шкафу кольцевой сети высокого давления для достижения надежного обнаружения короткого замыкания и однофазного заземления, с функцией четыре расстояния, чтобы облегчить автоматическое обновление распределительной сети.
Трансформатор
Интеллектуальная интегрированная подстанция высокого давления, как правило, использует переключатель нагрузки предохранитель комбинированной электрической защиты, предохранитель после плавления в одной фазе, трехфазное разъединение, переключатель нагрузки имеет тип сжатия, вакуум, гексафторид серы и другие типы опциона, может быть оснащен электрическим рабочим механизмом для достижения автоматического обновления;Плавильный предохранитель представляет собой высоковольтный ограничитель тока, с ударным устройством, надежным действием, большой емкостью отключения, основные технические параметры показаны в таблице ниже.Для трансформаторов мощностью более 800 ква можно использовать защиту вакуумных выключателей, таких как ZN12, ZN28, VS1.
Сторона низкого давления
Основные боковые переключатели низкого давления с использованием универсальных или интеллектуальных выключателей, селективная защита;Выходной переключатель выбирает новый тип пластикового переключателя с небольшим размером, короткой дугой, до 30 контуров;Интеллектуальное автоматическое отслеживание реактивных компенсационных устройств, с контакторами и бесконтактными двумя способами подачи на выбор пользователя.
Технические параметры переключателя нагрузки
| Проект | Единица | Переключатель нагрузки FKN12 - 12 | FZN25 - 12 Переключатель вакуумной нагрузки |
| Номинальное напряжение | kV | 10 | |
| Максимальное рабочее напряжение | kV | 12 | |
| Номинальная частота | Hz | 50 | |
| Номинальный ток | A | 630 | |
| Номинальный ток отключения | A | 630 | |
| Теплоустойчивый ток (эффективное значение) | kA/S | 20/2 | 20/4 |
| Динамически устойчивый ток | kA | 50 | 50 |
| Ток короткого замыкания (пик) | kA | 50 | 50 |
| Количество отключений при полной нагрузке | раз | 20 | 10000 |
| Механический срок службы | раз | 2000 | 10000 |
| 1 Мин рабочее давление (межфазное и наземное) | kV | 42 | 42 |
| Молниеносное ударное напряжение (относительное и земное) | kV | 75 | 75 |
Технические параметры высоковольтных предохранителей
| Модель | Номинальное напряжение (kV) |
Отключить ток (A) |
Отключить ток ( kA) |
Номинальный ток расплава (A) |
|
| Британская модель | Отечественная модель | ||||
| SDL※J | XRNT-12 | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 |
| SFL※J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKL※J | XRNT-12 | 12 | 125 | 31.5 | 125 |
Примечание: для определения того, установлен ли ударник, N является без ударника, а A - с ударником.
| Модель | форма разъединителя | Номинальный ток выключателя А | Мощность выключения KA (AC380V) |
| DW15-630 | Тепло электромагнитный или электронный тип | 315,400,630 | 40 |
| DW15-1000 | Тепло электромагнитный или электронный тип | 6,308,001,000 | 50 |
| DW15-1600 | Тепло электромагнитный или электронный тип | 1600 | 50 |
| DW15-2500 | Тепло электромагнитный или электронный тип | 1600,2000,2500 | 60 |
| CW1-2000 | Умный тип | 630,800,1000,1250,1600,2000 | 65(80) |
| CW1-3200 | Умный тип | 2000,2500,3200 | 100 |
Примечание: (80) высокомолекулярный тип разрыва.
